Компания Schneider Electric

Международная компания Schneider Electric предоставляет эффективные цифровые решения по обеспечению доступа к электроэнергии и автоматизации для домов, зданий, центров обработки данных, объектов инфраструктуры и промышленности, сочетающие инновационные технологии, автоматизацию в режиме реального времени, программное обеспечение и услуги.

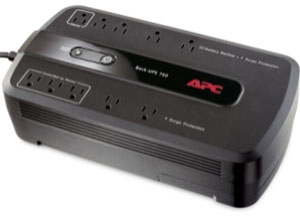

Резервные ИБП Back-UPS BC, BE

Усовершенствованные устройства защиты от скачков напряжения и батарейного резервного питания компьютерных систем для производственных, офисных и домашних применений. ИБП Back-UPS позволяют не прерывать работу в случае перебоев электропитания умеренной продолжительности, а при более длительных – гарантируют автоматическое корректное завершение работы компьютера. Обеспечивают защиту аппаратуры от повышенного напряжения и скачков напряжения, распространяющихся по сетям электропитания, телефонным линиям и иным сетям. Для устройств, требующих резервного питания, предусмотрены розетки с батарейной поддержкой, а для остальных – с защитой только от всплесков напряжения.

Серия: Schneider Electric Back-UPS BC, BE 650-850 ВА

Входное напряжение: 230В

Номинальная частота (вход): 50/60 Гц ± 3 Гц (автоматическое определение)

Входной разъем: Schuko CEE 7/7P / IEC 320 C14

Номинальное напряжение: 230В

Номинальная частота (выход): 50/60 Гц ±3 Гц

Выходные разъемы: 4 Schuko / 3+1 Schuko / 6+2 Schuko

Полная мощность: 650/750/650/850 BA

Активная мощность: 360/450/400/520 Вт

Топология: Standby

Сменный комплект батарей: APCRBC110 /RBC17

Интерфейс USB: Нет /Да

Защита телефонной линии (RJ-11): Нет/Да

Защита локальной сети(RJ-45): Нет/Да

ПО APC: Нет /PowerChute Personal Edition

Резервные ИБП Back-UPS BK, BH

Серия: Schneider Electric Back-UPS BK, BH 350-650 ВА

Входное напряжение: 230В

Функция энергосбережения: Нет

Номинальная частота (вход): 50/60 Гц ± 3 Гц (автоматическое определение)

Входной разъем: IEC 320 C14

Номинальное напряжение: 230 В

Номинальная частота (выход): 50/60 Гц ±3 Гц

Выходные разъемы: 3+1 IEC 320 C13/ 4 IEC 320 C13

Полная мощность: 350/500/650ВА

Активная мощность: 210/ 300/ 400 /300 Вт

Время работы при нагрузке 100% (мин): 9 /4 /5 /3

Время работы при нагрузке 50% (мин): 23/ 14 /15/ 13

Топология: Standby

Сменный комплект батарей: RBC17/ RBC2

Интерфейс USB: Да /Нет

Интерфейс Ethernet: Нет

Защита телефонной линии (RJ-11): Нет/ Да

Защита локальной сети (RJ-45): Да

ПО APC: Да/PowerChute Personal Edition

Линейно-интерактивные ИБП BV

Серия: Schneider Electric BV 650-800 ВА

Входное напряжение: 230 В

Номинальная частота (вход): 50/60 Гц ± 3 Гц (автоматическое определение)

Входной разъем: Schuko CEE 7/7P / IEC 320 C14

Номинальное напряжение: 230 В

Номинальная частота (выход): 50/60 Гц ±3 Гц

Выходные разъемы: 4 Schuko / (6) IEC 320 C13 (батарейное резервное питание)

Полная мощность: 650/800 ВА

Активная мощность: 375/450 Вт

Топология: Line-Interactive

Линейно-интерактивные ИБП Back-UPS BX

Полная мощность 500/650/700/800/950/1100/1400 ВА

Активная мощность 300/325/390/480/515/550/700 Вт

Серия: Schneider Electric Back-UPS BX 500-1400 ВА

Входное напряжение: 160-280 В/ 180-270 В /140-300 В /150-280 В

Номинальная частота (вход): 50/60 Гц ± 3 Гц (автоматическое определение)

Входной разъем: IEC 320 C14/ Schuko CEE 7/7P

Номинальное напряжение: 230 В ±10% при входном напряжении, отличающимся от 230 В

Номинальная частота (выход): 50/60 Гц ± 3 Гц

Выходные разъемы: 3 IEC 320 C13 /2 Schuko CEE 7/ 4 IEC 320 C13/ 4 IEC 320 C13/ 6 IEC 320 C13

Полная мощность: 500/650/700/800/ 950/1100/1400 ВА

Активная мощность: 300/325/ 390/480/515/550/ 700 Вт

Время работы при нагрузке 100% (мин): 1/1,5/2,5

Время работы при нагрузке 50% (мин): 8/7/6/11

Топология: Line-Interactive

Линейно-интерактивные ИБП Back-UPS Рro (BR)

Серия: Schneider Electric Back-UPS PRO (BR) 500-1600 ВА

Входное напряжение: 176-294 В 156-300 В

Функция энергосбережения: Да

Номинальная частота (вход): 50/60 Гц ± 3 Гц (автоматическое определение)

Входной разъем: IEC 320 C14 /Schuko CEE

Номинальное напряжение: 230 В ±10% при входном напряжении, отличающемся от 230 В

Номинальная частота (выход): 50/60 Гц ± 1 Гц

Выходные разъемы: 0+6 IEC 320 C13/ 0+6 IEC 320 C13/ 2+6 IEC 320 C13 /5+5 IEC 320 C13/ 3+3 Schuko CEE 7

Полная мощность: 500/650/900/1200/1600 ВА

Активная мощность: 390/540/720/960/865 Вт

Время работы при нагрузке 100% (мин): 2,7/2,5/4,00/3,6/ 4,00/5

Время работы при нагрузке 50% (мин): 10,5/11,4/14,2/13,5/12,00/16

Топология: Line-Interactive

Сменный комплект батарей: APCRBC110/APCRBC164/APCRBC161/ APCRBC163/APCRBC124

Интерфейс USB: Да

Интерфейс Ethernet: Да

Защита телефонной линии (RJ-11): Да

Защита локальной сети (RJ-45): Да

ПО APC: PowerChute Personal Edition

Линейно-интерактивные ИБП Smart-UPS SC

Защита питания от всплесков напряжения и батарейного резервного питания для серверного, сетевого и телекоммуникационного оборудования начального уровня. ИБП Smart-UPS SC выпускаются как в виде отдельно стоящих устройств (форм-фактор Tower), так и в виде устройств для монтажа в серверную стойку. Оптимально подходят для магазинов розничной торговли, малых и средних предприятий.

Серия: Schneider Electric Smart-UPS SC 420-620 ВА

Входное напряжение: 230 В

Диапазон входного напряжения: 151-302 В пер.тока

Номинальная частота (вход): 50/60 Гц ± 3 Гц (автоматическое определение)

Входной разъем: IEC 320 C14

Номинальное напряжение: 230 В ±10% при входном напряжении, отличающимся от 230 В

Диапазон номинального напряжения: 220/230/240 В

Номинальная частота (выход): 50/60 Гц ±3 Гц

Выходные разъемы: 3+1 IEC 320 C13 4 IEC 320 C13

Полная мощность: 420/450/620 ВА

Активная мощность: 260/280/390 Вт

Время работы при нагрузке 100% (мин): 5/ 6

Время работы при нагрузке 50% (мин): 14/16/19

Высота (мм): 168/168/ 44

Ширина (мм): 119/119/ 432

Глубина (мм): 368/375/ 383

Масса (кг): 9/12/10

Топология: Line-Interactive

Сменный комплект батарей: RBC2/ RBC4/ RBC18

Интерфейс RS232: Да

Защита локальной сети (RJ-45): Да

ПО APC: Power Chute Business Edition

Корпус: Для напольной установки / Для монтажа в стойку (1U)

Линейно-интерактивные ИБП Smart-UPS SMC

Защита питания для серверного, сетевого и телекоммуникационного оборудования начального уровня. Для защиты от перебоев в электропитании одного или нескольких серверов начального уровня, или нескольких сетевых устройств, когда не требуется удаленное управление работой ИБП. ИБП выпускаются как в виде отдельно стоящих устройств (форм-фактор Tower), так и в виде устройств для монтажа в серверную стойку.

• Чистый синусоидальный сигнал при работе от батареи (во время отключения электричества)

Серия: Schneider Electric Smart-UPS SMC 1000-1500 ВА

Входное напряжение: 230 В

Диапазон входного напряжения: 170-300 В

Номинальная частота (вход): 50/60 Гц ± 3 Гц (автоматическое определение)

Входной разъем: IEC 320 C14

Номинальное напряжение: 230 В ±10% при входном напряжении, отличающимся от 230 В

Диапазон номинального напряжения: 220/230/240 В

Номинальная частота (выход): 50/60 Гц ±3 Гц

Выходные разъемы: 8 IEC 320/ C13 4 IEC 320 C13

Полная мощность: 1000/1500/1500 ВА

Активная мощность: 600/900/900 Вт

Время работы при нагрузке 100% (мин): 6/5/7

Время работы при нагрузке 50% (мин): 16/14/19

Высота (мм): 219/219/89

Ширина (мм): 171/171/432

Глубина (мм): 439/439/457

Масса (кг): 17/24/29

Топология: Line-Interactive

Сменный комплект батарей: RBC142/RBC6/RBC132

Интерфейс RS232: Да

Интерфейс USB: Да

ПО APC: Power Chute Business Edition

Корпус: Для напольной установки /Для монтажа в стойку (2U)

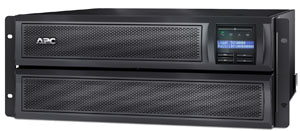

Линейно-интерактивные ИБП Smart-UPS SMT, SMX

Защита от всплесков напряжения и батарейного резервного питания для серверного, сетевого и телекоммуникационного оборудования начального уровня. Оптимально подходят для магазинов розничной торговли, малых и средних предприятий.

Серия: Schneider Electric Smart-UPS SMT, SMX 750-2200 ВА

Входное напряжение: 230В/208-240В

Диапазон входного напряжения: 151-302 В пер. тока /140-280 В

Номинальная частота (вход): 50/60 Гц ± 3 Гц (автоматическое определение)

Входной разъем: IEC 320 C14/ IEC 320 C20, Schuko CEE 7 / EU1-16P, British BS1363A

Номинальное напряжение: 208/220/230/240 В

Диапазон номинального напряжения: 230 В ±10% при входном напряжении, отличающимся от 230 В

Номинальная частота (выход): 50/60 Гц ± 3 Гц

Выходные разъемы: 6 IEC 320 C13/ 8 IEC 320 C13 /4 IEC 320 C13/ 8 IEC 320 C13 /2 IEC 320 C19

Полная мощность: 750/1000/1500/750/2200 ВА

Активная мощность: 500/700/1000/600/1980 Вт

Время работы при нагрузке 100% (мин): 5 6 7 14 10

Время работы при нагрузке 50% (мин): 16 19 26 38 25

Высота (мм): 161/219/86/89/432

Ширина (мм): 138/171/432/432/178

Глубина (мм): 363 439 457 490 483

Масса (кг): 13/19/29/22/39

Топология: Линейно-интерактивный

Сменный комплект батарей: RBC48/RBC6/RBC133/ RBC116/RBC143

Интерфейс RS232: Да

Гнездо для сетевой карты SmartSlot™: Да

Карта управления SmartSlot: Опционально

ПО APC: Power Chute Business Edition (PowerChute Network Shutdown при установке SNMP-карты в Smart Slot)

Корпус: Для напольной установки / Для монтажа в стойку (2U) / Для монтажа в стойку (1U)

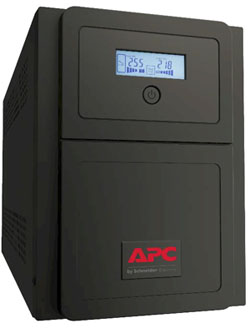

Линейно-интерактивные ИБП Easy Smart-UPS SMV

Защита питания для серверного, сетевого и телекоммуникационного оборудования начального уровня. Подходит для защиты от перебоев в электропитании одного или нескольких серверов начального уровня, или нескольких сетевых устройств даже в случае, когда не требуется иметь удаленное управление работой ИБП. Выпускается в виде отдельно стоящего устройства (форм-фактор Tower).

Серия: Schneider Electric Easy Smart-UPS SMV 750-3000 ВА

Полная мощность: 750/1000/1500/2000/3000ВА

Активная мощность: 525/700/1050/1400/2100 Вт

Номинальное выходное напряжение: 230 В

Номинальная выходная частота: 50/60 Гц ± 1Гц

Топология: Линейно-интерактивный

Выходное соединение: (6) IEC 320 C13 (батарейное резервное питание)

Форма сигнала: Синусоидальный

Вход:

Номинальное входное напряжение: 230 В

Диапазон входного напряжения при работе от сети: 160-295 В 157-303 В

Номинальная входная частота: 45-65 Гц (автоматическое определение)

Входное соединение: IEC 320 C14 IEC 320 C20

Связь и управление:

Панель управления: Консоль контроля и управления с ЖК индикаторами

Звуковой сигнал: Да

Интерфейсные порты: USB разъем / SmartSlot USB

Батареи и продолжительность автономной работы:

Типовое время перезарядки: 4 часа

Ожидаемый срок службы: 3-5 лет

Размеры (ВхШхГ): 220х160х410мм/240х180х455

Масса: 13,6кг/17,8кг/23,5кг/25,2кг

Гарантия: 2 года

On-line источники ИБП Smart-UPS® On-Line SRT, SURT

Высокоэффективная защита питания для серверных залов, в особенности с дефицитом пространства, а также для сетей голосовой связи и передачи данных. Производительные ИБП с возможностью наращивания времени автономной работы, разработанные для самых сложных условий электроснабжения.

Серия: Schneider Electric Smart-UPS On-Line SRT, SURT 1000-15000 ВА

Номинальное напряжение(вход): 220/230/240В или 220/230/240/400В, 3PH

Диапазон номинального напряжения(вход): 176-270B / 160-275В(100-275В при 50% нагрузке на выходе) / 160-280 В

Номинальная частота (вход): 40-70 Гц (автоматическое определение)

Входное соединение: IEC 320 C14/ Hard Wire 3 wire (1PH+N+G) Hard Wire 3 wire (1PH+N+G), Hard Wire 5-wire (3PH + N + G)

Номинальное напряжение (выход): 220/230/240В Возможно конфигурирование для работы с трехфазным выходным напряжением номиналом 380: 400 или 415 В

Диапазон номинального напряжения (выход): 220/230/240 B

Номинальная частота (выход): 50/60Гц / 50/60 Гц ± 3 / 50/60 Гц ± 3 Гц с регулировкой пользователем ± 0,1

Выходное соединение (IEC 320 C13): 6 / Hard Wire 3 wire (1PH+N+G), Hard Wire 5-wire (3PH + N + G)

Выходное соединение (IEC 320 C19): 4 / Hard Wire 3 wire (1PH+N+G), Hard Wire 5-wire (3PH + N + G)

Кабели в комплекте (шт.): 3 коммуникац. Кабеля (USB B и USB A; RJ45 – COM; DB9 – mini jack) / 2 кабеля для подключения нагрузки (10 A)

Полная мощность: 1000/5000/15000 ВА

Активная мощность: 1000/4500/12000 Вт

Время работы при нагрузке 100% (мин): 8/4/8

Время работы при нагрузке 50% (мин): 21/12/22

Высота (мм): 85/130/533

Ширина (мм): 435/432/432

Глубина (мм): 505/719/773

Масса (кг): 55/247

Топология: On-Line

Комплект для монтажа в стойку 19": Да

Сменный комплект батарей: APCRBC155/RBC140/APCRBC140

Интерфейс RS232: Да/Нет

Интерфейс USB: Да/Нет

Интерфейс Web/SNMP: Да

Гнездо для сетевой карты: Да

ПО APC: PowerChute Network Shutdown

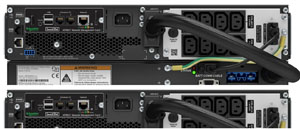

On-line ИБП Smart-UPS® On-Line SRTL с технологией литий-ионных батарей

Smart-UPS® On-Line SRTL однофазных устройств малой мощности с литий-ионными аккумуляторными батареями, срок службы которых - до 10 лет.

Серия: Schneider Electric Smart-UPS On-line SRTL 1000-3000 ВА

Номинальное напряжение (вход): 220/230/240 В

Диапазон номинального напряжения (вход): 160-275 В

Номинальная частота (вход): 40-70 Гц (автоматическое определение)

Входной разъем: IEC 320 C14

Номинальное напряжение (выход): 230 B

Диапазон номинального напряжения (выход): 220/230/240 В

Номинальная частота (выход): 50/60 Гц ± 3 Гц

Выходные разъемы (IEC 320 C13): 8/6/6

Выходные разъемы (IEC 320 C19): - 2

Кабели в комплекте (шт.): 1 шт. – кабель RJ45 – DB9; 1 шт. – кабель USB

Полная мощность: 1000/2200/3000 ВА

Активная мощность: 900/1980/2700 Вт

Время работы при нагрузке 100% (мин): 32/13/9

Время работы при нагрузке 50% (мин): 60/28/21

Высота (мм): 128

Ширина (мм): 432

Глубина (мм): 587 611

Масса (кг): 25,7 29,5

Топология: On-Line

Комплект для монтажа в стойку 19": Да

Сменный комплект батарей: XBP48RM1U-LI / XBP48RM1U2-LI

Интерфейс RS232: Да

Интерфейс USB: Да

Интерфейс Web/SNMP: Нет / Да

Гнездо для сетевой карты: Да

ПО APC: PowerChute Business Edition / PowerChute Network Shutdown

Онлайн система защиты питания Symmetra® RM

Система защиты питания центров обработки данных, в особенности с дефицитом пространства, а также сетей голосовой связи и передачи данных с возможностью резервирования и масштабирования по мощности и времени автономной работы. Стандартные применения: веб-серверы и серверы для важных прикладных задач, системы голосовой связи на основе IP-телефонии и традиционных мини-АТС, коммутаторы уровня предприятия.

Серия: Schneider Electric Symmetra RM 2000-6000 ВА

Входное напряжение: 230 В (1 фаза ) или 400 В (3 фазы)

Диапазон: 155-276 В (1 фаза) или 290-480 В (3 фазы)

Номинальная частота: 50/60 Гц

Входное соединение: Клеммная колодка

Выход:

Номинальное напряжение: 230В

Диапазон: 220,230,240 В (регулируемый)

Номинальная частота: 50Гц

Выходное соединение IEC 320 C13: 8

Выходное соединение IEC 320 C19: 2 / 6

Прочие: Клеммная колодка

Полная мощность: 2000/4000/6000 ВА

Активная мощность: 1400/2800/4200 Вт

Размеры и масса:

Высота: 356 мм

Ширина: 483 мм

Глубина: 730 мм

Масса: 74,5/104,1/133,6 кг

Сменный комплект батарей: SYBT2

Интерфейсы RS232: Да

Web/SNMP: Да, с сетевой картой AP9630/31/35

Гнездо для сетевой карты: 1 + 1

ПО APC: PowerChute Network Shutdown

Гарантия: 2 года на замену или ремонт. Может быть продлена до 5 лет

Батарейные модули SYBT2: 1(3) / 2(3)/ 3(3)

Силовые модули SYPM2KI: 1(4) / 2(4) / 3(4)

Онлайн система защиты питания Symmetra® LX (SYA)

Корпус для напольной установки

Cистема защиты питания центров обработки данных, в особенности с дефицитом пространства, а также сетей голосовой связи и передачи данных с возможностью резервирования и масштабирования по мощности и времени автономной работы. Стандартные применения: защита мощной телекоммуникационной и ИТ-аппаратуры в серверных залах, ответственных сетей уровня предприятия. Входная мощность 4-16 кВА. Технология двойного преобразования.

Онлайн система защиты питания Symmetra® LX (SYA)

Серия: Schneider Electric Symmetra LX (SYA) 4000-16000 ВА

Корпус для напольной установки

Вход:

Входное напряжение: 230В (фаза + нейтраль) или 400В (3 фазы)

Диапазон входного напряжения: 155-276В (фаза + нейтраль) или 290-480В(3 фазы)

Номинальная частота: 45-65Гц

Входное соединение: Клеммная колодка

Выход:

Ном. напряжение: 230 В

Диапазон ном. напряжения: 220, 230, 240 В (регулируемый)

Номинальная частота: 50 Гц

Выходное cоединение: IEC 320 C13 Опционально / IEC 320 C19 Опционально

Прочие: Клеммная колодка – 3-проводной кабель (фаза+нейтраль+земля)

Полная мощность: 4000/8000/12000/16000 ВА

Активная мощность: 2800/5600/8400/11200 Вт

Размеры и масса:

Высота, мм: 660/937/1516/937/916

Ширина, мм: 483

Глубина, мм: 726

Масса, кг: 158/202/220/474/264/489/308/504

Сменный комплект батарей: SYBT5

Интерфейсы RS232: Да

USB: Нет

Web/SNMP: Да, с сетевой картой AP9630/31/35

Гнездо для сетевой карты: 1 + 1

ПО APC: Powerchute Network Shutdown

Гарантия: 2 года на замену или ремонт. Может быть продлена до 5 лет

Батарейные модули SYBT5: 1(2) / 2(2) / 2(4) / 9(13) / 3(4) /4 (4)

Силовые модули SYPM4KI : 1 (3) / 2 (3) / 2(5) / 3(5) / 4(5)

Онлайн система защиты питания Symmetra® LX (SYA)

Корпус для монтажа в стойку 19"

Серия: Schneider Electric Symmetra LX (SYA) 4000-16000 ВА

Корпус для монтажа в стойку 19"

Вход:

Входное напряжение: 230 В (фаза + нейтраль) или 400В (3 фазы)

Диапазон входного напряжения: 155-276В (фаза + нейтраль) или 290-480В(3 фазы)

Номинальная частота: 50-60 Гц

Входное соединение: С кабелем

Выход:

Ном. напряжение: 230 В

Диапазон ном. напряжения: 220, 230, 240 В (регулируемый)

Номинальная частота: 50 Гц

Выходное cоединение: IEC 320 C13 - 8 / IEC 320 C19 - 10

Прочие: Клеммная колодка

Полная мощность: 8000/12000/16000 ВА

Активная мощность: 5600/8400/11200 Вт

Размеры и масса:

Высота, мм: 838 (19U)

Ширина, мм: 472

Глубина, мм: 688

Масса, кг: 199/243/287

Сменный комплект батарей: SYBT5

Интерфейсы RS232: Да

USB: Нет

Web/SNMP: Да, с сетевой картой AP9630/31/35

Гнездо для сетевой карты: 1 + 1

ПО APC: Powerchute Network Shutdown

Гарантия: 2 года на замену или ремонт. Может быть продлена до 5 лет

Батарейные модули SYBT5: 2(4) / 3(4) /4 (4)

Силовые модули SYPM4KI : 2(5) / 3(5) / 4(5)

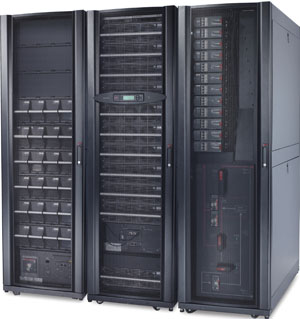

Онлайн система защиты питания Symmetra® PX

Модульная масштабируемая трехфазная система бесперебойного питания для оборудования высокой энергетической плотности и центров обработки данных любого масштаба. Стандартные применения: защита оборудования малых и средних центров обработки данных, отдельных зон крупных дата-центров.

Серия: Schneider Electric Symmetra PX 16-128 кВА

Symmetra® PX 48/96/160 кВт

Вход:

Входное напряжение: 400 В (3 фазы + нейтраль + земля)

Диапазон входного напряжения: 200-477 В

Номинальная частота: 50/60 Гц

Входное соединение: Клеммная колодка

Выход:

Ном. напряжение: 3 х 400 В (фаза-фаза), 230 В (фаза-нейтраль)

Диапазон ном. напряжения: 3 х 380/400/415 В

Номинальная частота: Гц 50

Выходное соединение: Система распределения питания / Клеммная колодка, cистема распределения питания (опционально). Для моделей PD: система распределения питания (стандартно)

Сервисный байпас: Стандартно / Опционально

Полная мощность: 16/32/48/32/64/96/128 кВА

Активная мощность: 16/32/48/32/64/96/128 кВт

Размеры и масса:

Высота, мм: 1991 (стойка 42U)

Ширина, мм: 600/1200/1800

Глубина, мм: 1070

Масса, кг: 537/666/796/1029/1388/1784/2452/2812

Сменный комплект батарей: SYBT9-B4

Интерфейс Web/SNMP: Да, с сетевой картой и двумя свободными гнездами для других карт расширения

ПО APC: PowerChute Network Shutdown

Гарантия: 1 год на замену или ремонт с выездом к заказчику. Может быть продлена до 10 лет

Модули cиловые SYPM10K16H: До 3 / До 10

Батарейные SYBT9-B4: От 1 до 4 (стандартно) / От 1 до 9 (стандартно)

Symmetra® PX 250/500 кВт

Серия: Schneider Electric Symmetra PX 250-500 кВА

Параллельная работа: До 1 МВт (0,75 МВт при резервировании N+1) /До 2 МВт (1,5 МВт при резервировании N+1)

Вход:

Входное соединение: 3 фазы + нейтраль + земля, 3 фазы + земля

Диапазон напряжения: 200-477 В

Диапазон частоты: 40-70 Гц при скорости изменения частоты 10 Гц/c

Коэффициент мощности: >0,995 @ load = 100%, >50%, >0,97 @ load > 25%

КНИ по току: <5% при полной нагрузке

Номинальный входной ток: 378А при 400В или 315А при 480В /756А при 400В или 630А при 480В

Макс. входной ток (ном.Uвх., батареи заряжены на 10%): 316А при 400В или 346А при 480В / 831А при 400В или 693А при 480В

Порог режима ограничения входного тока: 347А при 400В или 372А при 480В / 894А при 400В или 745А при 480В

Макс. ток короткого замыкания на входе: 65 кА (50 кА со стандартной панелью сервисного байпаса и системой распределения питания)

Защита: Реле защиты от обратного пробоя

Характеристики входа цепи байпаса (в режиме байпаса):

Входное соединение: 3 фазы + нейтраль + земля/ 3 фазы + земля

Номинальное напряжение: 380/400/415/480 В (фаза-фаза)

Диапазон напряжения: ±10% (от выбранного напряжения)

Номинальная частота: 50/60 Гц

Диапазон частоты: ±0,5%, ±1%, ±2%, ±4%, ±6% или ±8% (выбирается пользователем)

Номинальный входной ток: 361 А при 400 В или 301 А при 480 В 722 А при 400 В или 601 А при 480 В

Макс. входной ток перегрузки: 397 А при 400 В или 376 А при 480 В 794 А при 400 В или 752 А при 480 В

Выход:

Полная мощность: 250 кВА / 500 кВА

Активная мощность: 250 кВт / 500 кВт

Входное соединение: 3 фазы + нейтраль + земля/ 3 фазы + земля

Номинальное напряжение: 480 В (фаза-фаза)

Номинальный выходной ток: 361 А при 400 В или 301 А при 480 В 722 А при 400 В или 601 А при 480 В

Макс. время работы от батареи: Не ограничено

Стабилизация частоты: В режиме байпаса 50/60 Гц (синхронизирована), на холостом ходу 50/60 Гц ±0,1%

Синхр. скорость изменения частоты: Программный выбор: 0,25; 0,5; 1; 2; 4; 6 Гц/с

Перегрузка (в норм. режиме и в режиме от батареи): 150% в течение 60 с, 125% в течение 10 минут

КНИ напряжения: <2% для линейной нагрузки от 0 до 100%, <6% для полной нелинейной нагрузки в соответствии со стандартом IEC/EN62040-3

Коэффициент мощности нагрузки: от 0,5 опережения до 0,5 отставания без снижения номинальной мощности

Энергетическая эффективность (КПД):

Нормальный режим: >96% при нагрузке от 35% до 100%

Режим от батареи: >96% при нагрузке от 35% до 100%

Размеры и масса:

Отдельный ИБП без батарей (размеры, ВхШхГ): 1991х1600х1070 мм 1991х2200х1070 мм

Масса: 1057 / 1722 кг

ИБП с сервисным байпасом, системой распределения питания и батареей на 6 мин (размеры, ВхШхГ):

1991х3100х1070 мм 1991х5200х1070 мм

Масса: 4509 / 8336 кг

Модульные трехфазные онлайн ИБП Galaxy VS.

Galaxy VS –трехфазные модульные ИБП мощностью от 10 до 100 кВт со встроенными модульными батареями и единичным коэффициентом мощности по выходу. Высокая производительность позволяет применять данные ИБП для резервирования питания важных ИТ и промышленных систем.

Серия: Schneider Electric Galaxy VS 10-100 кВА

Номинальная мощность 10 / 15 / 20 / 30 / 40 / 50 / 60 / 80 / 100 кВА/кВт

Вход:

Входное напряжение: 190-437 В

Основной и байпасный входы сети переменного тока: 2 входа в стандартной комплектации

Частота: 40-70 Гц

Коэффициент мощности на входе: 0,99

THDI: Менее 3% при полной нагрузке

Плавный старт: Настраиваемый старт 1-40 с

Контактор защиты от обратных токов: Встроенный, полнофункциональный

Выход:

Межфазное выходное напряжение: 380 / 400 / 415 В

Коэффициент мощности нагрузки: От 0,7 (опережающий) до 0,7 (отстающий) без снижения мощности ИБП

Выходная частота: 50 / 60 Гц ±0,1% (без внешней синхронизации)

Перегрузочная способность при +40°С: 125% в течение 10 минут, 150% в течение 1 минуты

Стабилизация выходного напряжения: ±1%

Суммарные гармонические искажения (THDU): < 1% при 100% линейной нагрузке; < 3% при 100% нелинейной нагрузке

Общий КПД:

КПД при полной нагрузке при работе от сети: До 97%

Режим ECOnversion (соответствует классу 1 по EN62040-3): До 99%

Стандартный режим ECO: До 99%

Связь и управление:

Панель управления: Многофункциональный 4,3-дюймовый цветной сенсорный дисплей, встроенные карты WEB / SNMP / Modbus, 8 сухих контактов (4+4), один свободный слот

Размеры и масса:

ИБП (В х Ш х Г) : 1485 x 333 x 847 мм (10-20кВА) / 1485 x 521 x 847 мм (10-50кВА) / 2000 x 521 x 847 мм (60-100кВА)

Вес силового модуля: 36 кг

Параметры окружающей среды:

Рабочая температура: От 0 до 40 °C без снижения выходной мощности

От 41 до 50 °C со снижением выходной мощности 2,5% на 1 °С

Температура хранения: От -25 до 55 °C – без батарей,

От -15 до 40 °C – с батареями

Относительная влажность: От 0 до 95%

Высота над уровнем моря при эксплуатации 1000 м при 100% нагрузке:

До 3000 м со снижением выходной мощности согласно IEC62040-3 (2011)

Максимальный уровень акустического шума на расстоянии 1 м от блока 57 дБ (70% нагрузки) / 62 дБ (100% нагрузки).

Онлайн система защиты питания Galaxy VM

Высокоэффективная, простая в развертывании система защиты трехфазного электропитания, мощностью 160-200 кВА, легко интегрируется в электрическую и инженерную инфраструктуру, в систему мониторинга промышленных и коммунальных объектов, а также центров обработки данных. Эта модель отличается компактными габаритами, благодаря чему может устанавливаться практически в любом месте с минимальными требованиями к занимаемому пространству. Использование шкафа ввода-вывода со встроенным механическим байпасом, верхний и нижний ввод кабелей и прилагаемая услуга запуска в эксплуатацию делают Galaxy VM одним удобным для развертывания, монтажа и обслуживания.

Серия: Schneider Electric Galaxy VM 160-200 кВА

Номинальная мощность (кВА/кВт) 160/144 200/180

Вход основной сети переменного тока:

Входное напряжение: 250-600 В

Основной и байпасный входы сети переменного тока: 1 или 2 входа в стандартной комплектации

Частота: 40-70 Гц

Коэффициент мощности на входе: 0,99

THDI: Менее 3% при полной нагрузке

Байпасный вход сети переменного тока:

Диапазон входного напряжения: 342-457 В

Частота: 50/60 Гц

Выход:

Межфазное выходное напряжение: 380/400/415 В

Коэффициент мощности нагрузки: 0,9 (от 0,7 (опережающий) до 0,5 (отстающий) без снижения мощности ИБП)

Выходная частота: 50/60 Гц ±0,1% (без внешней синхронизации)

Допустимая перегрузка при рабочей температуре 40 °C: 150% в течение 1 минуты и 125% в течение 10 минут

Стабилизация выходного напряжения: ±1 %

Суммарные гармонические искажения (THDU): < 2% при 100% линейной нагрузке; < 3% при 100% нелинейной нагрузке

Допуск на выходное напряжение: Симметричная нагрузка (0-100%) : ±1% в статическом режиме ; несимметричная нагрузка: ±3% в статическом режиме

Общий КПД:

КПД при полной нагрузке при работе от сети: До 96,5%

Режим ECOnversion (соответствует классу 1 по EN62040-3): До 99%

Стандартный режим ECO: До 99%

Связь и управление:

Панель управления: Многофункциональный 7-дюймовый сенсорный цветной дисплей, встроенные универсальные карты WEB / SNMP / Modbus, два свободных слота NMC

Размеры и масса ИБП (В х Ш х Г): 1970 x 1003 x 854 мм

Масса (ИБП): (силовой шкаф вместе со шкафом ввода-вывода) 699 кг 724 кг

Модульный батарейный шкаф (узкий), габариты и масса без батарей 1970 x 370 x 854 мм, 139 кг

Модульный батарейный шкаф (широкий), габариты и масса без батарей 1970 x 700 x 854 мм, 210 кг

Стандарты:

Безопасность: IEC 62040-1

Электромагнитная совместимость и радиопомехи: IEC 62040-2

Сертификаты: CE, C-Tick

Работа: IEC 62040-3, код VFI – SS – 111

Транспортировка: ISTA 2B

Зона сейсмической опасности: IBC, уровень 2: 2006

Параметры окружающей среды:

Рабочая температура: От 0 до 40 °C

Температура при хранении: oт -25 до 55 °C – без батарей, oт -15 до 40 °C – с батареями

Относительная влажность: 0-95% (без образования конденсата)

Высота над уровнем моря при эксплуатации 1000 м при полной нагрузке:

Высота над уровнем моря при хранении: 0 – 15 000 м

Максимальный уровень акустического шума на расстоянии 1 м от блока: 55 дБ при нагрузке 70%, 65 дБ при нагрузке 100%

Онлайн система защиты питания Galaxy™ 7000

Высококачественная трехфазная система защиты питания повышенной адаптивности, созданная специально для средних и крупных центров обработки данных, зданий и сред критической важности. В ИБП Galaxy™ 7000 реализован ряд инновационных технологий: цифровая электроника управления, обеспечивающая более качественную и быструю настройку, выпрямитель на биполярных транзисторах с изолированным затвором и бестрансформаторная топология. Все это позволило достичь максимального КПД 94,5%. Кроме того, обеспечиваются существенная экономия электроэнергии и снижение себестоимости, в том числе за счет уменьшения потребности ИБП в вентиляции и кондиционировании воздуха и благодаря наличию расширенного ECO-режима (с КПД более 97,5%), обеспечивающего также зарядку батарей.

Серия: Schneider Electric Galaxy 7000 250-500 кВА

Номинальная мощность: 250/300/400/500 кВА

Обычно используемый вход переменного тока:

Входное напряжение: oт 250 до 470 В

Обычные входы и байпас переменного тока: раздельные

Частота: oт 45 до 65 Гц

КНИ тока на входе (THDI): <5%

Коэффициент мощности на входе: >0,99

Автоматическое определение последовательности фаз: Да

Вход:

Дискретные значения входного напряжения: (380, 400, 415, 440 В) ±10%

Частота: 50/60 Гц ±8%

Выход:

Коэффициент мощности: 0,9

Пофазная настройка напряжения: 380/400/415/440 В (3 фазы+нейтраль)

Настройка напряжения: ±1%

Частота: 50 или 60 Гц ±0,1%

Допустимые перегрузки: 150% – 30 мин, 125% – 10 мин

КНИ напряжения (THDU): <2% фаза/фаза и фаза/нейтраль для нелинейных нагрузок

Батарея:

Время автономной работы: от 5 минут до 2 часов

Порядковые номера управляемых батарей: до 2 переключателей

Тип: Герметичная кислотно-свинцовая, стационарная свинцовая, никель-кадмиевая

Общий КПД:

В режиме двойного преобразования: до 94,5%

Параметры окружающей среды:

Рабочая температура: до 40 °C

Относительная влажность: до 95%, без образования конденсата

Рабочая высота: до 1000 м, без уменьшения тока

Цвет: RAL 9023

Степень защиты: IP20

Параллельное соединение:

Модульное: До 8 модулей

С централизованным переключателем статического байпаса: До 8 устройств

Стандарты:

Конструкция и безопасность: CEI/EN 62040-1, CEI/EN 60950

Эксплуатационные характеристики и топология: CEI/EN 62040-3

Проектирование и изготовление: ISO 14001, ISO 9001, CEI 60146

Электромагнитная совместимость (устойчивость): CEI 61000-4

Электромагнитная совместимость (создаваемые помехи): CEI 62040-2 C3

Сертификаты: LCIE – маркировка EС

Размеры ИБП (глубина: 855 мм, высота: 1900 мм):

Ширина без батарей (мм): 1412/1812

Масса (кг): 990/1140/1500

Модульный онлайн ИБП Galaxy VX

Galaxy VX – высокоэффективная, масштабируемая 3-фазная защита мощностью от 500 до 1500 кВА с удобной настройкой высокоэффективных режимов для крупных объектов инфраструктуры, вычислительных центров и непрерывных бизнес-процессов. Galaxy VX поддерживает различные варианты накопления энергии, позволяя интегрировать новые технологии в существующую систему.

Серия: Schneider Electric Galaxy VX 500 кВА

Номинальная мощность (кВА) 500-1500 кВт

Вход:

Выпрямитель: Активный IGBT-выпрямитель

Входное напряжение: 380 / 400 / 415 В, 3 фазы (Ph+N+G),+20% / -35%

Подключение: Одинарный или двойной ввод

Частота номинальное значение: 50 Гц (40-70 Гц)

Коэффициент мощности: >0,99

THDI: <3% @ 100% нагрузки

Плавный старт: 0-40 с (настраиваемый)

Выход:

Тип инвертора: 4-уровневый IGBT, высокочастотный бестрансформаторный

Выходное напряжение: 380 / 400 / 415 В (3Ph+N+G)

Коэффициент мощности нагрузки: От 0,7 (опережающий) до 0,5 (отстающий)

Точность поддержания напряжения: ±1%

Точность поддержания частоты: 50 Гц ±0,1%

Перегрузочная способность: 150% в течение 60 с

Перегрузочная способность в байпасе: 110% постоянно

Выходной коэффициент мощности: 1,0 кВА = кВт

Искажения выходного напряжения: <2% на 100% линейной нагрузке, <3% на 100% нелинейной нагрузке

Батарея:

Номинальное напряжение DC-шины: 480 В

Поддерживаемые типы батарей: VRLA, Flooded, Li-Ion

КПД:

Двойное преобразование: До 96,4%

Режим Econversion: До 99%

Режим ECO: До 99%

Управление:

Локальное Многофункциональный цветной ЖК дисплей с сенсорным экраном

Дистанционное Modbus TCP / IP, SNMP, Email. Опционально – Modbus RS-485

Размеры:

ИБП 500 кВА (В x Ш x Г): 1970 x 2700 x 900 мм

ИБП 750 кВА (В x Ш x Г): 1970 x 3300 x 900 мм

ИБП 1000 кВА (В x Ш x Г): 1970 x 3900 x 900 мм

ИБП 1250 кВА (В x Ш x Г): 1970 x 5000 x 900 мм

ИБП 1500 кВА (В x Ш x Г): 1970 x 5600 x 900 мм

Стандарты:

Сейсмостойкость: IBC, уровень 1

EMC / EMI / RFI IEC: 62040-2

Безопасность: CE IEC 62040-1

Производительность: IEC 62040-3, VFI-SS-111

Параметры окружающей среды:

Рабочая температура: 0-40°C

Относительная влажность: 0-95%, без образования конденсата

Модульный онлайн ИБП Easy UPS 3S

ИБП нового поколения, оптимальные для защиты не только современных ИТ нагрузок, но и объектов гражданского строительства. Единичный коэффициент мощности по выходу до +40°C для 10-15 кВА, +30°C для остальных мощностей, оптимален для питания современных нагрузок.

Серия: Schneider Electric Easy UPS 3S 10-40 кВА

Номинальная мощность: 10/15/20/30/40 кВА/кВт

Параллельная работа: до 4 устройств

Вход основной сети переменного тока:

Входное напряжение: 304-477 В при полной нагрузке

Основной и байпасный входы сети переменного тока: 2 входа в стандартной комплектации

Частота: 45-65 Гц

Коэффициент мощности на входе: 0,99

THDI: Менее 4% при полной нагрузке

Контактор защиты от обратных токов: Встроенные сухие контакты

Выход:

Межфазное выходное напряжение: 380 / 400 / 415 В

Коэффициент мощности нагрузки: От 0,5 (опережающий) до 0,9 (отстающий) без снижения мощности ИБП

Выходная частота: 50/60 Гц ±0.1% (без внешней синхронизации)

Перегрузочная способность при +40 °C: 125% в течение 10 минут, 150% в течение 1 минуты

Стабилизация выходного напряжения: ±2%

Суммарные гармонические искажения (THDU): <3% при 100% линейной нагрузке; < 5% при 100% нелинейной нагрузке

Общий КПД:

КПД при полной нагрузке при работе от сети: До 96%

Стандартный режим ECO: До 99%

Связь и управление:

Панель управления: Многофункциональный 3,4-дюймовый ЖК дисплей, встроенная карта Modbus-RTU

7 сухих контактов, один свободный слот

Размеры и масса

ИБП без батарей (В х Ш х Г): 10-15 кВА / 20-30 кВА / 40 кВА 530 x 250 x 700 / 770 x 250 x 800 / 770 x 250 x 900

Вес ИБП без батарей (10-15 кВА / 20 кВА / 30 кВА / 40 кВА) : 36 кг / 58 кг / 60 кг / 70 кг

Параметры окружающей среды:

Рабочая температура: От 0 до 30 °C без снижения выходной мощности для всех мощностей

От 30 до 40 °C – коэф. мощности 0,9 для 20-40 кВа

Температура хранения: от -25 до 55 °C – без батарей, от -15 до 40 °C – с батареями

Относительная влажность: от 0 до 95%

Высота над уровнем моря при эксплуатации: 1000 м при 100% нагрузке. До 3000 м со снижением выходной мощности согласно IEC62040-3 (2011)

Максимальный уровень акустического шума на расстоянии 1 м от блока: 60-63 Дб (100% нагрузка) в зависимости от номинала ИБП.

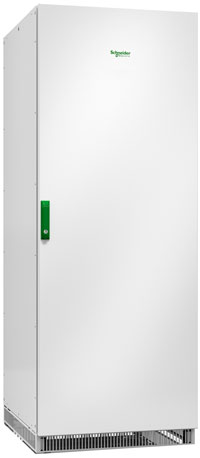

Модульный онлайн ИБП Easy UPS 3M

Модульный онлайн ИБП нового поколения с единичным коэффициентом мощности по выходу до +40°C, предназначенный для защиты не только современных ИТ-нагрузок, но и объектов гражданского строительства.

Серия: Schneider Electric Easy UPS 3M

Номинальная мощность: 60/60, 80/80,100/100, 120/120, 160/160, 200/200 (кВА/кВт)

Вход:

Входное напряжение: 380/400/415 В (три фазы + нейтраль)

Частота: 40–70 Гц

Коэффициент мощности по входу: >0,99

Искажения входного тока (THDI): <3% при полной линейной нагрузке

Диапазон входного напряжения: 342 - 477 В при полной нагрузке при 40°C**

Двойной ввод: Да (по умолчанию: один основной вход)

Выход:

Номинальное выходное напряжение: 380/400/415 В 3:3

Эффективность:

Двойное преобразование: До 95,5%

Эффективность: ECO режим До 99%

Перегрузочная способность: 125% на 10 минут, 150% на 1 минуту*

Управление и обмен данными

Дистанционные интерфейсы: RS485, USB, сухой контакт, Modbus TCP/IP (SNMP опционально)

Локальное управление: 5-дюймовый сенсорный ЖК дисплей

Вес и размеры:

ИБП без встроенных батарей, размер без упаковки (В х Ш х Г, мм):

915х360х850, 1300/600/850

ИБП без встроенных батарей, вес нетто, кг: 109/140/145/193/227/304/

Стандарты:

Безопасность: IEC/EN 62040-1, эффективность, IEC62040-3

EMC/EMI/RFI IEC 62040-2, условия окруж. среды, IEC 62040-4

Маркировка CE TUV

Батареи:

Тип батарей: VRLA

Напряжение на шине постоянного тока: От ±216 до ±300

Мощность зарядного устройства относительно номинала ИБП (настр.): 60 кВА: 1-20%; 80 кВА: 1-30%; 100 кВА: 1-24% 1- 20% 1-22,5% 1-24%

Условия окружающей среды:

Рабочая температура °C: От 0 до 40

Относительная влажность: От 0 до 95%, без образования конденсата

Высота над уровнем моря, м: От 0 до 1500 при 100% нагрузке

Шум на расстоянии 1 м от устройства, дБа: 65 при 100% нагрузке* Менее 70 (для всех трех моделей) при 30 °С

при полной нагрузке

Класс защиты: IP20

Модульный компактный онлайн ИБП GUTOR PXC

GUTOR PXC – модульный компактный трехфазный ИБП, предназначенный для промышленного применения и неблагоприятных условий эксплуатации. Разработан в корпусе на базе прочных щитов для низковольтного оборудования Sarel, с высокими рабочими характеристиками, легко интегрирующийся в существующие электросети и сети диспетчеризации заказчика.

Серия: Schneider Electric GUTOR PXC 10-80 кВА

Полная мощность: 10 / 20 / 30 / 40 / 50 / 60 / 70 / 80 кВА

Активная мощность: 10 / 20 / 30 / 40 / 50 / 60 / 70 / 80 кВт

Вход:

Частота сети: 45–65 Гц

Конфигурации: 3:3 и 3:1.

Пределы входного напряжения: 360-440В 342-418В 374-457В

Блочная архитектура для минимизации времени восстановления

Степень защиты: IP42 (воздушный фильтр + защита от воды) в стандартной поставке

Работоспособность при перегрузках до 1 g и температуре от -10 до +55 .С

Межсервисный интервал 10 лет при +40 .С со снижением до 3,5 лет

при +55 .С

Возможность встраивания в корпус до двух изолирующих трансформаторов

Мощное зарядное устройство (20% от номинала)

Дружественный ЖК дисплей с поддержкой русского языка и дублирующей светодиодной индикацией.

Каталоги, брошюры, техническая документация Schneider Electric

Каталог ИБП – 2015 Schneider Electric

Каталог ИБП – 2019 Schneider Electric

Каталог ИБП – 2020 Schneider Electric

Брошюра ИБП Galaxy VX - получение и извлечение из упаковки. Schneider Electric

Брошюра ИБП для промышленного и гражданского строительства

Брошюра ИБП Galaxy VM Schneider Electric

Брошюра ИБП Smart-UPS On-Line 1-20 кВА Schneider Electric

Брошюра ИБП Smart-UPS On-Line 5-10 кВА Schneider Electric

Брошюра ИБП Smart-UPS SMC Schneider Electric

Руководство по эксплуатации ИБП Smart Galaxy VM Schneider-Electric

Руководство по эксплуатации ИБП Smart UPS-X Schneider-Electric

Руководство по установке электрических компонентов ИБП Symmetra LX Schneider Electric

Руководство по установке ИБП Easy UPS 3L с внешними батареями Schneider Electric

Руководство по установке ИБП Easy UPS 3M с внутренними батареями Schneider Electric

Руководство по установке ИБП Easy UPS 3S с внутренними батареями Schneider Electric

Руководство по установке ИБП Galaxy 7000 - шкаф батарейного размыкателя Schneider Electric

Руководство по установке ИБП Galaxy VS - настенная панель сервисного байпаса Schneider Electric

Руководство по установке ИБП Gutor PXC GUPXC80I2 Schneider Electric

Руководство по установке ИБП Smart UPS SM1 Schneider Electric

Технические характеристики ИБП Galaxy VM Schneider Electric

Технические характеристики ИБП Gutor PXC GUPXC80I2 Schneider Electric

Технические характеристики ИБП Gutor PXC GUPXCUPS Schneider Electric

Технические характеристики ИБП Smart UPS SMX2200HVNC Schneider Electric
