Обзор моделей ИБП GMUPS - Источники бесперебойного питания

Итальянский бренд GMUPS, созданный более 10 лет назад, быстро зарекомендовал себя на рынке как качественный и доступный производитель высокоинтеллектуального электронного оборудования, которое используется в качестве источника электроэнергии в случае пропадания электропитания во внешней сети. Под маркой GMUPS производят источники бесперебойного питания в диапазоне мощностей от 0,7 кВА до  1000 кВА. Более чем 200 000 устройств ежегодно выпускается на заводах в городе Вилламарцана в Италии. Модельный ряд GMUPS включает в себя серии оборудования различной мощности, что позволяет учитывать все особенности эксплуатации в самых различных сферах применения – от информационных технологий до промышленности, от офисов до производственных помещений.

Источники питания GMUPS серии Control используют технологию On-line двойного преобразования в режиме VFI (выход ИБП не зависит от изменений напряжения и частоты входной сети), благодаря чему питание на нагрузку постоянно подаётся через инвертор, выдающий синусоидальное напряжение, отфильтрованное и  стабилизированное по амплитуде, форме и частоте. Также ИБП GMUPS Control (0,7-10 кВа)  дополнительно защищают нагрузку от помех и всплесков напряжения с помощью входных и выходных фильтров электромагнитных помех. ИБП GMUPS Control от 0,7 до 3 кВА имеют 1ф-вход/1ф-выход. Модели от 6,5 до 10 кВА могут использовать либо 1ф, либо 3ф-вход (устанавливается вручную) и 1ф-выход.

Технология: On-Line

Номинальное напряжение: 220 - 230 - 240 Вт пер.т.

Максимальное рабочее напряжение: 300 Вт пер.т.

Номинальная частота: 50 - 60 Гц

Номинальный ток: 3.3 / 4.5 / 6.5 / 9.5 / 12.5 A

Время перезарядки (стандартные модели): < 4 часа для 80% нагрузки

Расширяемость и номинальное напряжение аккумуляторного блока: Без расширения / 36 В пост.т. / 72 В пост.т.

Зарядный ток (только для моделей P): 8 А

Номинальное напряжение: Выбор: 220 / 230 / 240 В пер.т.

Частота: Выбор: 50, 60 Гц или автоматическое считывание

Номинальная мощность:  700 ВА / 1000 ВА / 1500 ВА / 2200 ВА / 3000 ВА

Номинальная мощность:  560 Вт / 800 Вт / 1200 Вт  / 1760 Вт / 2400 Вт

100% < нагрузка < 110%: Готовность обходной линии: Включение обходной линии через 2 секунды. Блокировка через 120 секунд

Неготовность обходной линии: Блокировка через 60 секунд

Перегрузка: 110% < нагрузка < 150%: Готовность обходной линии: Включение обходной линии через 2секунды. Блокировка через 4 секунд. Неготовность обходной линии: Блокировка через 4 секунд

Перегрузка: нагрузка > 150%: Готовность обходной линии: Мгновенное включение обходной линии. Блокировка через 1 секунду. Неготовность обходной линии: Блокировка через 0,5 секунды

Ток утечки на землю:  < 1,5 мА / < 2 мА

Температура окружающего воздуха:  0 – 40°C

Влажность: < 90% без конденсации

Технология: On-Line

Номинальная мощность, кВА: 1 / 1,5 / 2,2 / 3 / 5 / 8 /10

Номинальная мощность, кВт: 0,9 / 1,35 / 1,98 / 2,7 / 4,5 / 7,2 / 9

Количество фаз входа: 1

Номинальное напряжение, В: 220/230/240

Напряжение на резервной линии, В: 220/230/240

Номинальная частота, Гц: 50/60 ±5%

Коэффициент мощности входа:   более 0,99 / более 0,98

Искажение входного тока THDi:  менее 7% / менее 5%

Количество фаз выхода: 1

Напряжение выхода, В: 220/230/240

Коэффициент мощности выхода: 0,9

Допустимая перегрузка: 110% - 1 мин; 150% - 4с; более 150% - 0,5с

Рабочая температура: от 0 до +40 гр.С

Относительная влажность: менее 95% (без конденсата)

КПД двойного преобразования:  более 88%/ более 98%

Класс электрозащиты: IP20

Уровень шума на расстоянии 7 м: менее 40 дБ / менее 45 дБ

• Источники бесперебойного питания серии GMUPS Action - бестрансформаторные ИБП, выпрямитель и инвертор на IGBT транзисторах.

• нулевое воздействие на внешнюю сеть

• высокий КПД

• максимальная забота о батареях

• максимальная надежность и гибкость

• низкая стоимость обслуживания

• широкие возможности по обмену информацией

Технология: On-Line

Номинальная мощность, кВА: 10 / 12 / 15 / 20 / 30 / 40 / 60 / 80 / 100 / 125 / 160 / 200

Номинальная мощность, кВт: 9 / 10,8 / 13,5 /18 / 27 / 36 / 54 / 72 / 90 113 / 160 / 200

Количество фаз входа: 3+нейтраль

Номинальное напряжение, В: 380/400/415 ±20%

Напряжение на резервной линии, В: 380/400/415 ±10%

Номинальная частота, Гц: 50/60 ±20%

Коэффициент мощности входа: более 0,99

Искажение входного тока THDi: менее 3%

Количество фаз выхода: 3+нейтраль

Напряжение выхода, В: 380/400/415

Коэффициент мощности выхода: 0,9

Допустимая перегрузка: 125% - 10 мин, 150% - 1 мин, более 168% - 5с

Рабочая температура: от 0 до +40 гр.С

Относительная влажность: менее 95% (без конденсата)

КПД двойного преобразования: более 94%

Время автономии: от 9 до 167 минут

Класс электрозащиты: IP20

Уровень шума на расстоянии 7 м: менее 48 дБ

Серия GMUPS Action Multi представляет собой модульные источники бесперебойного питания с трехфазным входом и трехфазным выходом с технологией On-Line двойного преобразования. Диапазон мощности данной серии варьируется от 15 до 120 кВА. Силовые модули и батареи имеют специальный форм-фактор для установки в стойку 19". Позволяют совершать «горячую замену» силовых модулей для достижения 100% непрерывного бесперебойного питания нагрузок.

Силовой модуль для ИБП GMUPS Action Multi, мощность 15 кВА / 13,5 кВт. Силовые модули и батареи имеют специальный форм-фактор для установки в стойку 19". Позволяют совершать «горячую замену» силовых модулей для достижения 100% непрерывного бесперебойного питания нагрузок. Зарядный ток = 4,5А

Технология: On-Line

Номинальная мощность, кВА: 15

Номинальная мощность, кВт: 13,5

Количество фаз входа: 3+нейтраль

Номинальное напряжение, В: 380/400/415 −23% +25%

Напряжение на резервной линии, В: 380/400/415 −15% +5%

Номинальная частота, Гц: 50/60 ±20%

Коэффициент мощности входа: более 0,99

Искажение входного тока THDi: менее 2%

Количество фаз выхода: 3+нейтраль

Напряжение выхода, В: L 380/400/415

Коэффициент мощности выхода: 0,9

Допустимая перегрузка: 125% - 10 мин, 150% - 1 мин, более 168% - 5с

Рабочая температура: от 0 до +40 гр.С

Относительная влажность:  менее 90% (без конденсата)

КПД двойного преобразования: более 94%

КПД в экономичном режиме: более 98%

Класс электрозащиты: IP20

Серия ИБП GMUPS Action Multi Extra представляет собой модульную систему обеспечения бесперебойного питания для критических нагрузок компьютерной и IT-среды с трёхфазным входом и однофазным выходом. Серия состоит из единичных силовых модулей по 25 кВА и 42 кВА.

Источники бесперебойного питания GMUPS Action Multi Extra обладают максимальной гибкостью, позволяющей подстраиваться под нужды объекта в любой момент. Легко можно заменить модули или увеличить мощность, уровень резервирования и автономности батарей.

Доступная мощность наращивается до 7 силовых модулей в одной стойке, так и путем подключения до 4 стоек в параллель. Уникальная плотность мощности достигается за счёт модульной структуры и компактных размеров. Таким образом силовые модули по 25 кВА мощности могут быть масштабированы до 700 кВА, а единичные модули по 42 кВА - до 1176 кВА.

GMUPS Action Multi Extra гарантирует сохранение номинальной мощности даже при нагрузках с коэффициентом мощности 1 при температурах до 40°C. Эффективность системы при работе в режиме он-лайн с двойным преобразованием превышает 96.5%.

Технология: On-Line

Мощность, кВА: 25/42

Мощность, кВт: 25/42

Номинальная частота, Гц: 50/60 ±20%

Наличие батарей: нет

Напряжение на входе, В: 380/400/415 −40% +20%

Напряжение на выходе, В: 380/400/415

Источники бесперебойного питания серии GMUPS Total обеспечивают максимальную защиту и наилучшее качество электропитания для любых видов нагрузки, в частности, для оборудования, применяемого в жизненно важных областях, для систем безопасности и электромедицинского оборудования, для производственных процессов и телекоммуникационных систем. GMUPS Total представляет собой ИБП On-Line двойного преобразования класса VFI SS 111 согласно IEC EN 62040-3 с трансформатором на выходе инвертора.

Серия GMUPS Total включает в себя модели трёхфазные по входу и одно-/трёхфазные по выходу мощностью 10-80 кВА. Серия ИБП GMUPS Total обладает высокой гибкостью в вопросах эксплуатации, поддерживая возможность подключения до 8 ИБП различной мощности при параллельной работе. Ещё одним преимуществом данной серии является простота обслуживания. Так, для моделей от 40 до 80 кВА после открытия дверцы и снятия защитной панели можно извлечь все электронные и силовые компоненты, установленные на выдвигающихся поддонах, что максимально облегчает проведение техобслуживания и позволяет сократить время на его выполнение.

Выход. мощность, ВА: 12000 / 10000 / 10000 / 7000 / 6000 /  5000 / 4000

Выход. эффективная мощность, Вт: 10800 / 9000 / 9100 / 6300 /  5400 / 4500 / 3600

Время обеспеч. резервн. питания при полной нагрузке, мин: 37 / 22 /18 / 16 / 15 /12 / 9 / 8 / 5

Первичное/вход. напряжение, В: 180-276

Технология/схема ИБП: Online

Стандарт интерфейса: RS-232

Встроенная батарея: да

Фазность: 1/1

Модификации выходных разъёмов: клеммы / IES

«Холодный старт»: да

Автоматический перезапуск ИБП: да

Интерфейс: EPO, RS232, SNMP, AS400

Возможность подключения внешней АКБ: да

Cервисный ручной байпас: да

Источники бесперебойного питания серии GMUPS Premium SE включает в себя модели от 100 до 800 кВА с трёхфазным входом и трёхфазным выходом. ИБП этой серии идеально подходят для обеспечения бесперебойного электропитания для центров обработки данных, медицинских учреждений, транспортных и служебных объектов.

Высокая производительность ИБП GMUPS Premium SE поддерживается благодаря единичному коэффициенту выходной мощности. Номинальная мощность гарантирована без понижения при рабочей температуре до +40°С. Высокая эффективность работы системы в режиме он-лайн двойного преобразования превышает показатель в 95.5%.

Технология: On-Line

Мощность, кВА: 100/120/160/200/250/300/400/500/600/800

Мощность, кВт: 100/120/160/200/250/300/400/500/600/800

Номинальная частота, Гц: 50/60 ±10%

Наличие батарей: нет

Напряжение на входе, В: 380/400/415 +20% -25%

Напряжение на выходе, В: 380/400/415

Серия GMUPS Premium SK включает в себя модели мощностью от 100 до 600 кВА. Благодаря технологии On-Line двойного преобразования, реализованной с использованием исключительно IGBT-транзисторов и микропроцессорной системы управления ИБП, серия GMUPS Premium SK обеспечивает максимальную защиту и качество электропитания для любого типа нагрузки, как компьютерной, так и промышленной, а также подходит для применения в особо ответственных областях. Серия классифицируется как IEC-SS-111 согласно международному нормативу IEC EN 62040-3.

GMUPS Premium SK могут подключаться до 8 ИБП в режиме параллельной работы или (N+1) резервирования. Возможна параллельная работа ИБП различной мощности. ИБП продолжают работать в режиме параллельной работы даже при обрыве соединительного кабеля между ними.

ИБП GMUPS Premium SK обладают различными необходимыми функциями, такими как плавный старт выпрямителя, существенно снижающего нагрузку на питающую сеть, в том числе генератор. Интеллектуальный алгоритм тестирования и заряда аккумуляторных батарей, что значительно увеличивает их эффективность и продлевает срок службы.

Технология: On-Line

Мощность, кВА: 100/120/160/200/250/300/400/500/600

Мощность, кВт: 90/108/144/180/225/270/360/450/540

Номинальная частота, Гц: 50/60 ±10%

Наличие батарей: нет

Напряжение на входе, В: 380/400/415 ±20%

Напряжение на выходе, В: 380/400/415

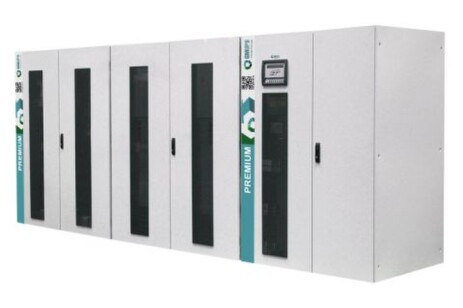

ИБП серии Premium обеспечивают максимальную защиту и наилучшее качество электропитания для любых видов нагрузки, в частности, для оборудования, применяемого в жизненно важных областях: для систем безопасности и медицинского оборудования, для производственных процессов и телекоммуникационных систем.

Источники бесперебойного питания Premium - ИБП On-Line двойного преобразования класса VFI-SS-111 согласно IEC EN 62040-3 с трансформатором на выходе инвертора. ИБП Premium упрощает и улучшает подачу питания на ИБП со стороны генераторов и разделительных трансформаторов, уменьшая потери в системе и в обмотках трансформатора, корректируя коэффициент мощности и устраняя гармоническую составляющую тока, которую производят, в том числе и сами нагрузки, подключенные к ИБП. Плавный старт выпрямителя и возможность снижения зарядного тока батарей позволяют уменьшить потребляемый ток на входе и, как следствие, ограничить расчетную мощность источника питания. ИБП GMUPS Premium оснащены функцией Battery Care System, использующей специальный алгоритм заряда батарей, что позволяет достигать наилучших характеристик батарей и увеличить срок их службы.

Технология: On-Line

Выходная мощность ИБП: 800 кВА (640 кВт)

Напряжение на входе: 380/400/415 ±20% В

Напряжение на резервной линии: 380/400/415 ±10% В

Количество фаз входа: 3+нейтраль

Входная частота: 50/60 ±10% Гц

Коэффициент мощности входа: 0.93

Искажение входного тока THDi: 4-8

Напряжение на выходе: 380/400/415 В

Количество фаз выхода: 3+нейтраль

Возможность установки батарей в корпус ИБП: нет

Наличие встроенных батарей: нет

Частота выхода: 50/60 Гц

Коэффициент мощности выхода: 0.8

Допустимая перегрузка: 110% - 60 мин, 125% - 10 мин, 150% - 1 мин

Форма напряжения: Синусоида

Статическая стабильность напряжения: ±1 %

Динамическая стабильность напряжения при 100% изменении нагрузки: ±5

Стабильность частоты: ±0.05 (синхронизация с собственным кварцевым генератором)

Рабочая температура: от 0 до +40 °C

Относительная влажность: < 95 (без конденсации) %

Максимальный уровень шума на расстоянии 1м: < 78 дБ

КПД двойного преобразования: > 94 %

КПД в экономичном режиме: > 98 %

Крест-фактор: > 3:1

Класс электрозащиты: IP20
