Источники бесперебойного питания VOLTGUARD

Ассортимент ИБП Voltguard

Перейти в раздел

каталоги и инструкции

Компания VOLTGUARD

Группа компаний «Штиль» - объединение российских предприятий производящих, продающих и обслуживающих системы бесперебойного питания постоянного и переменного тока, стабилизаторы, трансформаторы, инверторы, 19 и 23-дюймовые конструктивы (корпуса, стойки и климатические шкафы). VOLTGUARD - это товарный знак, принадлежащий ГК Штиль, зарегистрированный в 2004 году. Под этим торговым знаком на предприятиях партнеров ГК «Штиль» в России и за рубежом изготавливаются источники бесперебойного питания двойного преобразования (Online) с выходным напряжением синусоидальной формы. Cерия «Voltguard» специально разработанная для Hi-Fi и Hi-End аппаратуры, домашних кинотеатров, плазменных телевизоров и другой дорогостоящей техники.

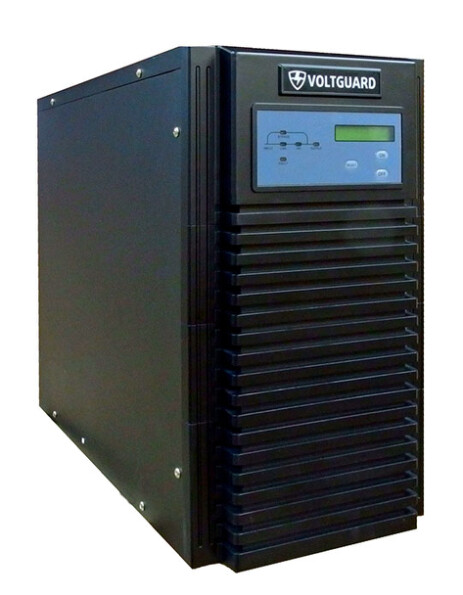

Однофазные On-line источники бесперебойного питания Voltguard HT (Tower) 1-10кВА

Компактные источники бесперебойного питания с двойным преобразованием, с однофазным входом и однофазным выходом предназначены для защиты основного оборудования в таких областях, как компьютерная техника, рабочие станции, серверное оборудование, связь и телекоммуникации, системы видеонаблюдения и контроля доступа, центры хранения данных, медицинские приборы, охранные системы.Также ИБП Voltguard HT могут быть применены в финансовом секторе и железнодорожном транспорте.

Серия: Voltguard HT

Технические характеристики:

Топология: online

Полная мощность, кВА: 1 / 3 / 6 / 10

Активная мощность, кВт: 0,7 / 2,1 / 4,8 / 8

Входные параметры:

Номинальное входное напряжение, В: 220

Диапазон входного фазного напряжения, В (при нагрузке 0- 50%): 120 – 295 / 160 – 295

Число фаз: 1

Номинальная входная частота, Гц: 50

Диапазон входной частоты, Гц: 50 ± 10%

Коэффициент мощности: ˃ 0,99

Выходные параметры:

Номинальное выходное напряжение, В: 220

Форма выходного напряжения: синусоидальная

Стабилизация выходного напряжения, %: ±2

Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик- фактор): 3

Время перехода на работу от АБ, с: 0

Номинальное напряжение АБ, В: 12 /36 /192

Максимальный зарядный ток, А: 5 / 5,5 / 8

Наличие встроенных АБ: да/нет

Емкость АБ, А*ч: 7 / внешние

Время автономной работы для полной нагрузки, мин: ˃5 / зависит от емкости АБ

Допустимый диапазон температуры окружающей среды в процессе эксплуатации, °С: -5+40 / 0+40

Допустимая относительная влажность воздуха в процессе эксплуатации, %: 20%~90%(без конденсации) / до 95% без конденсации / до 90% без конденсации

Степень защиты: IP20

Габаритные размеры (ШxВxГ), мм: 144х229х350 / 190х328х424 / 250х480х526 / 250х640х526

Исполнение: настольное/напольное

Масса, кг : 6 / 11,5 / 12 / 28 / 65

Гарантийный срок, мес: 24

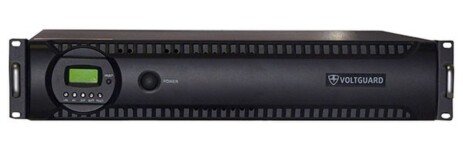

Однофазные On-line источники бесперебойного питания Voltguard HR (Rack)

Эта серия предназначена для питания компьютерных залов, серверов, баз хранения данных, высокоточного измерительного оборудования, медицинского оборудования, индустриального оборудования.

Серия: Voltguard HR (Rack)

Технические характеристики:

Топология: online

Полная мощность, кВА: 1 / 2 / 3 / 6 / 10

Активная мощность, кВт: 0,7 / 0,9 / 1,4 / 1,6 / 1,8 / 2,1 / 2,4 / 2,7 / 4,8 / 5,4 / 9

Входные параметры:

Номинальное входное напряжение, В: 220

Диапазон входного фазного напряжения, В (при нагрузке 0- 50%): 120 – 295 / 160 – 295

Число фаз : 1

Номинальная входная частота, Гц: 50

Диапазон входной частоты, Гц: 50 ± 10%

Коэффициент мощности: ˃ 0,99

Выходные параметры:

Номинальное выходное напряжение, В: 220

Форма выходного напряжения: синусоидальная

Стабилизация выходного напряжения, %: ±2

Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик- фактор): 3

Время перехода на работу от АБ, с: 0

Номинальное напряжение АБ, В: 36 / 72 / 96 / 192

Максимальный зарядный ток, А: 5 / 5,5 / 8

Емкость АБ, А*ч: внешние

Время автономной работы для полной нагрузки, мин: зависит от емкости АБ

Допустимый диапазон температуры окружающей среды в процессе эксплуатации, °С: 0+40 /

Допустимая относительная влажность воздуха в процессе эксплуатации,%: до 90% без конденсации

Степень защиты: IP20

Габаритные размеры (ШxВxГ), мм: 450х88х482 / 450х225х482 / 440х88х460 / (440х88х460)x2

Исполнение: рэковое

Масса, кг: 8 / 9,8 / 10,5 / 21,5 / 11+19 / 28 / 14

Гарантийный срок, мес : 24

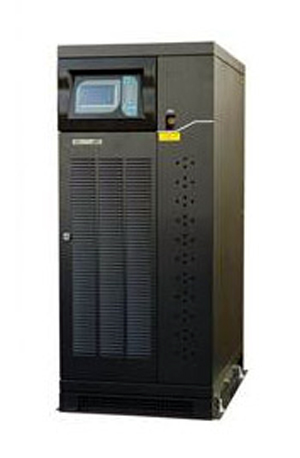

Трехфазные On-line источники бесперебойного питания Voltguard серии FR-UK 33-XX

Источники бесперебойного питания промышленного применения с двойным преобразованием. ИБП Voltguard FR могут быть полезны для работы с серверами, системами хранения данных, медицинского оборудования, кроме того задействована в области промышленности.

Серия: Voltguard FR-UK 33-xx

Технические характеристики:

Полная мощность, кВА: 10 / 15 / 20 / 30

Активная мощность, кВт: 8 / 12 / 16 / 24

Входные параметры:

Выпрямитель: 12 пульсный диодно-тиристорный выпрямитель

Диапазон входного напряжения 100% нагрузки / 50% нагрузки: 285В - 475В

Рабочий частный диапазон выпрямителя: 40Гц – 65Гц

Тип входной сети: TN-C или TN-S (3 фазы, нейтраль и земля)

Напряжение аккумуляторной батареи: 348В постоянного тока (29 х 12 В блоков)

Величина зарядного тока: До 40А (настраиваемая величина)

Выходные параметры:

Выходная мощность: 10кВА / 8кВт, 15кВА / 12кВт, 20кВА / 16кВт, 30кВА / 24кВт

Выходное напряжение: Фаза – Нейтраль: 220В; Фаза – Фаза: 380В

Частота выходного напряжения: При нормальной сети – синхронизация с входной сетью;

50Гц ± 0,2% при работе в автономном режиме

Дисбаланс выходного напряжения при полной нагрузке: ≤2% при 100% несбалансированной нагрузке

THDI:< 2%

КПД: >90%

Перегрузочная способность: 125% - 10 мин., 150% - 1 мин., >150% - 1 сек.

Время переключения на ручной байпас: Без перерыва

Пуск от аккумуляторной батареи: Да

Информация дисплея: Входное напряжение/частота/ ток, выходное напряжение/ частота/ ток, напряжение аккумуляторной батареи, величина постоянного тока (разряда/заряда батареи)

Информационные светодиоды: Индикация в соответствии с состоянием ИБП

Аварийные сигналы: Неисправность сети, Глубокий разряд батареи, Перегрузка ИБП, Неисправность ИБП

Коммуникационные интерфейсы: RS232 / RS 485, сигнальные (сухие) контакты

Защитные функции: Низкое/высокое напряжение сети, разряд АБ, перегрузка, перегрев, короткое замыкание

Уровень шума: <65 дБ

Температурный диапазон: От 0 до 40⁰С

Относительная влажность: От 0 до 95% без конденсации

Размер ИБП (ШхГхВ): 500мм х 800мм х 1180мм

Вес ИБП, кг: 185 / 195 / 205 / 235
