Обзор моделей ИБП P-Com - Источники бесперебойного питания

Российская торговая марка P-Com имеет заводские мощности на материковом Китае. Основная продукция компании - источники бесперебойного питания, работающие по принципу двойного преобразования (online). Особое внимание уделяется трёхфазным системам на основе трансформаторов.

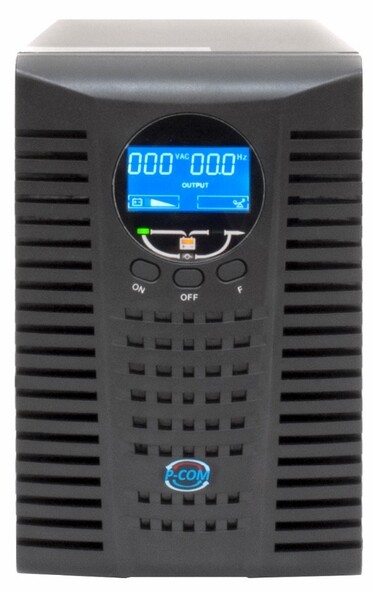

Источники бесперебойного питания серии Pro - это самая широкая и популярная серия, она отлично подходит для обеспечения бесперебойного питания различного оборудования, начиная от аквариумов, видеосерверов, персональных компьютеров, так и для более требовательного оборудования - медицинского оборудования, серверов обработки данных и другого. ИБП данной серии работают в широких диапазонах входного напряжения: от 95В до 270В, не переходя в режим работы от батарей. Источник бесперебойного питания с двойным преобразованием и выходом. Он обеспечивает высокое качество электропитания и повышенный уровень надёжности. ИБП особенно востребован в таких областях, как финансы, коммуникации, транспорт, производство, образование и т. п.

Тип: Двойное преобразование (Online)

Размещение: напольное (Tower)

Мощность: 1 кВА /800 Вт, 2 кВА /1600 Вт, 3 кВА / 2700 Вт

Вход:

Фазность: одна фаза, с заземлением

Диапазон напряжений: (90±5) - (290±5) В

Коэффициент мощности: ≥0,99

Диапазон напряжения в режиме байпас: (80±5) – (286±5)В(поумолчанию: 80 - 264 В, может быть настроено с помощью ПО)

Выход:

Фазность: Одна фаза, с заземлением

Номинальное напряжение: 200 / 208 / 220 / 230 / 240 В

Коэффициент мощности: 0,8

Точность напряжения: ±2%

Выходная частота:  равна входной частоте, если она  находится в диапазоне от 46 до 54 Гц.

Выходная частота:  50Hz,когда входная частота  выходит за пределы диапазона 46 - 54 Гц.

Может быть установлена  как 60 Гц.

Перегрузочная способность (в нормальном режиме работы, при температуре 25°C):

105(±5)% < Нагр. ≤ 125(±5)%: переход в режим байпас через 50 секунд.

125(±5)%<Нагр.<150(±5)%: переход в режим байпас через 25 сек.

Нагр.> 150(±5)%: переход в режим байпас через 300 мс.

Время переключения: 0-4 мс

Крест-фактор: 3:1

Батареи:

Напряжение на шине АКБ: 24 В / 48 В / 72 В / 96 В

Количество батарей: 2 / 4 / 6 / 8

Тип батарей: Герметичные необслуживаемые свинцово-кислотные батареи, 12 В, 7Ач

Время резервирования в моделях - S: 7 минут при 100% нагрузке, 15 минут при 50% нагрузке

Время резервирования в моделях - H: зависит от ёмкости внешних АКБ

Ток заряда: 1 А / 5,5 А / 6,5 А

Тип: Двойное преобразование (Online)

Размещение: напольное (Tower)

Мощность: 6кВА/4.8кВТ, 6кВА/4.8кВт, 10кВА/8кВт, 10кВА/8кВт, 10кВА/8кВт, 12кВА/9.6кВт, 15кВА/12кВт, 20ква/15кВт

Вход (полная нагрузка):

Частота, Гц: 50/60

Напряжение: Одна фаза 160-276 В / 274-478 В

% макс: 31 max, 50 max, 60 max, 75 max, 100 max

Коэффициент мощности: >0.99

Выход

Напряжение: 220В/230В

Сила тока: 27A, 45A, 54A, 68A, 91A

Выход:

Стабилизация напряжения: ±1%

Коэффициент мощности: 0.9 КПД

Отклонения частоты: Синхронизированная частота 46-54Гц в режиме работы от сети ±1% от нормальной работы от батарей

Время резервирования в моделях - S: 7 минут при 100% нагрузке, 15 минут при 50% нагрузке

Время резервирования в моделях - H: зависит от ёмкости внешних АКБ

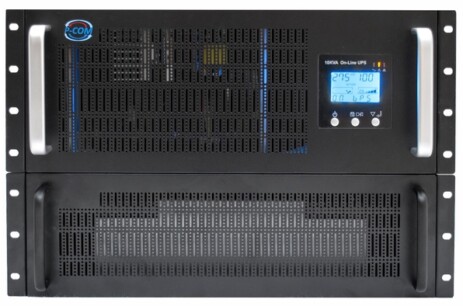

Источники бесперебойного питания серии RT - это универсальная серия ибп предназначена как для частных лиц так и для IT-компаний. ИБП этой серии имеют универсальный корпус и могут быть установлены как напольно, так и в 19" стойку. ИБП P-Com PC-Mem работают в широких диапазонах входного напряжения: от 115В до 295В, не переходя в режим работы от батарей.

Модель1 кВА (S), 1 кВА (H), 2 кВА (S), 2 кВА (H), 3 кВА (S), 3 кВА (H)

Тип: Двойное преобразование (Online)

Мощность: 1000ВА / 2000ВА / 3000ВА

Размещение: Напольное или в стойку 19" (Rack-Tower)

Мощность 800 Вт / 1000 ВА, 1600 Вт / 2000 ВА , 2400 Вт / 3000 ВА

Вход:

Сигналы: Одна фаза и заземление

Диапазон напряжений: 115- 295(±5) В

Диапазон частот: 45-55 Гц (для 50 Гц) или 55-65 Гц (для 60 Гц)

Коэффициент мощности: ≥ 0,98

Диапазон напряжений для режима ECO: Установленное выходное напряжение: ±20 В

Диапазон напряжений для режима by-pass: 186 - 252 В переменного напряжения

Выход:

Сигналы: Одна фаза и заземление

Напряжение: 208, 220, 230, 240 В

Предельное отклонение: ± 2%

Коэффициент мощности: 0,8

Выходная частота:

Работа от электросети: Если входная частота находится в допустимом диапазоне, то выходная соответствует ей; если входная частота выходит за допустимые пределы, ИБП работает от батареи

Работа от батареи: 50/60 ±0,2 Гц

Крест-фактор: 3:1

Время переключения: Электросеть - bypass не более 4 мс; электросеть - батарея – 0 мс

Перегрузки:

Работа от электросети: 108%(±5%) – 150%(±5%) более 30 сек. – переход в режим by-pass и уведомление; 150%(±5%) – 200%(±5%) более 300 мс – переход в режим bypass и уведомление

Работа от батареи: 108%(±5%) – 150%(±5%) более 30 сек. – отключение выхода и уведомление; 150%(±5%) – 200%(±5%) более 300 мс – отключение выхода и уведомление

КПД:

Работа от электросети: ≥ 87% /≥ 88% (для полной нагрузки)

Работа от батареи: ≥ 85% (для полной нагрузки)

Режим ECO:  ≥94% (для полной нагрузки)

Батарея:

Входное напряжение батареи (В): 24 / 48 / 72

Количество элементов внутренней батареи (шт.): 2 / 4 / 6

Тип внутренней батареи: 12 В, 9 Ач; кислотно-свинцовая необслуживаемая батарея (только для стандартных ИБП)

Время работы от батареи: Не менее 5 минут при нагрузке 100% для стандартных ИБП; для ИБП с возможностью подключения внешних батарей зависит от ёмкости батареи

Зарядный ток (А): 1/ 7/ 14

Время резервирования в моделях - RTS: 7 минут при 100% нагрузке, 15 минут при 50% нагрузке

Время резервирования в моделях - RTH: зависит от ёмкости внешних АКБ

ИБП с двойным преобразованием и чистым синусоидальным выходным сигналом, с внутренними батареями (с индексом S), предназначены для защиты персональных компьютеров, офисного оборудования, кассовых аппаратов, рабочих станций и периферийного оборудования. Индикация режимов работы ИБП выполнена на монохромном ЖК-дисплее. Выходное напряжение при работе от сети или батарей - чистая синусоида. Предназначены для монтажа в 19" стойку, для обеспечения бесперебойного питания зависимого телекоммуникационного оборудования: серверов, коммутаторов, роутеров, базовых станции, системы сигнализаций. Возможно увеличение автономной работы за счет подключения дополнительных батарейных модулей. ИБП со встроенными батареями.

Тип: Двойное преобразование (Online)

Размещение: В стойку 19" (Rackmount)

Мощность ИБП

Полная мощность (ВА): 1000 / 2000 / 3000 / 6000 / 10000

Активная мощность (Вт): 700  / 1400 / 2100 / 4200 / 7000

Параметры работы от сети:

Фазы: 1 фаза и нейтраль

Диапазон входного напряжения (В): 120 - 274 / 185 – 261 / 322 - 461

Диапазон входной частоты (Гц): 46-54

Диапазон выходного напряжения (В): 200-240

КПД: 83% / 85% / 88%

Защита от короткого замыкания

Сигналы тревоги:

Проблемы с сетью: Сигнал через каждые 4 сек

Разряд батарей (сек): Сигнал каждые 0,2

Перегрузка: Сигнал через каждую сек

Работа при перегрузке

110% - переключение в байпас через 60 сек

120% - переключение в байпас через 30 сек

Автоматическое возвращение в нормальный режим работы при устранении перезагрузки

Напряжение:

Выходное напряжение (В): 220 ± 1%

Выходная частота (Гц): 50

Выходной коэффициент мощности: не менее 0,8 / не менее 0,7

Форма выходного сигнала: Чистая синусоида

Искажение формы выходного сигнала: не более 2%

Батареи:

Напряжение DC шины (В): 36 / 96 /240

Количество батарей: 20 x 12В 7Ач

Ток заряда (А): 5,5

Время зарядки: 90% за 7 часов

Время работы от батарей: не менее 5 минут при 100% нагрузке

Время переключения в режим работы от батарей: 0 мс

Коммуникации: RS-232, USB (опционально), SNMP (опционально)

Класс защиты: IP20

Уровень шума: Менее 45дБ

Рабочая температура: 0-40С°

Влажность: 10-90% без конденсата

Время резервирования: 7 минут при 100% нагрузке, 15 минут при 50% нагрузке

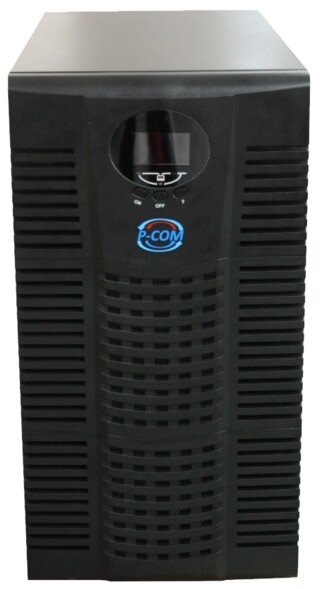

Серия P-Com Single-Pro D - мощная линейка трехфазных ИБП, работающих от внутренних или внешних батарей. ИБП P-Com Single-Pro D с двойным преобразованием, три фазы на входе и одна фаза на выходе, предусматривает напольное размещение. Имеет многофункциональный ЖК-дисплей, слот для установки плат расширения, коммуникационный порт RS232 и группу контактов для подключения нагрузки. Выходное напряжение при работе от сети или батарей - чистая синусоида. Фазы: 3 фазы, нейтраль на входе и 1 фаза, нейтраль на выходе.

Фазы: 3 вход / 1 выход

Тип: Двойное преобразование (Online)

Мощность: 10кВА до 20кВА

Размещение: Напольное (Tower)

Исполнение: Выпрямитель и инвертор на IGBT - транзисторах

Полная мощность (ВА): 10000 /15000 /  20000

Активная мощность (Вт): 8000 / 12000 / 16000

Параметры работы от сети:

Диапазон входного напряжения (В): 208-474

Диапазон входной частоты (Гц): 40-60/50-70

Диапазон выходного напряжения (В): 200, 208, 220, 230, 240

КПД: более 90%

Защита от короткого замыкания

Сигналы тревоги:

Проблемы с сетью: Сигнал через каждые 4 сек

Разряд батарей (сек): Сигнал каждые 0,2

Перегрузка: Сигнал через каждую сек

Работа при перегрузке: 105%-125% - переключение в байпас через 60 сек

125%-130% - переключение в байпас через 30 сек

Автоматическое возвращение в нормальный режим работы при устранении перезагрузки

Напряжение:

Выходное напряжение (В): 200, 208, 220, 230, 240

Выходная частота (Гц): 50/60 ± 1%

Выходной коэффициент мощности: 0,8

Форма выходного сигнала: Чистая синусоида

Искажение формы выходного сигнала: не более 3%

Батареи:

Напряжение DC шины (В): 240

Количество батарей: 20

Ток заряда (А): 5,5

Время зарядки: зависит от ёмкости внешних АКБ

Время работы от батарей: зависит от ёмкости внешних АКБ

Время переключения в режим работы от батарей: 0 мс

Коммуникации: RS-232, Сухие контакты (опционально),  USB (опционально), SNMP (опционально)

Класс защиты: IP20

Уровень шума: Менее 60дБ

Рабочая температура: 0-40С°

Влажность: 10-90% без конденсата

Тип: Двойное преобразование (Online)

Размещение: Напольное (Tower)

Полная мощность (ВА): 10000  / 15000 / 20000 / 30000 / 40000 / 60000 / 80000

Активная мощность (Вт): Активная мощность (Вт): 9000 / 13500 / 18000 / 27000 / 32000 / 480000 / 64000

Параметры работы от сети

Фазы: 3 фазы и нейтраль (для входа и выхода)

Диапазон входного напряжения (В): 274-478

Диапазон входной частоты (Гц): 40-60/50-70

Диапазон выходного напряжения (В): 200, 208, 220, 230, 240

КПД: более 96%

Защита от короткого замыкания

Сигналы тревоги:

Проблемы с сетью: Сигнал через каждые 4 сек

Разряд батарей (сек): Сигнал каждые 0,2

Перегрузка: Сигнал через каждую сек

Работа при перегрузке

105%-115% - переключение в байпас через 40 сек

115%-125% - переключение в байпас через 20 сек

Автоматическое возвращение в нормальный режим работы при устранении перезагрузки

Выходное напряжение (В): 200, 208, 220, 230, 240

Выходная частота (Гц): 50/60 ± 1%

Выходной коэффициент мощности: 0,9

Форма выходного сигнала: чистая синусоида

Искажение формы выходного сигнала: не более 3%

Батареи:

Напряжение DC шины (В): 240 / 480

Количество батарей: 20 / 40

Ток заряда (А): 1/ 4,5  / 6 / 25

Время зарядки: от ёмкости батарей

Время работы от батарей: от ёмкости батарей

Время переключения

В режим работы от батарей: 0 мс

Коммуникации: RS-232, Сухие контакты (опционально), USB (опционально), SNMP (опционально)

Класс защиты: IP20

Уровень шума: менее 60 дБ

Рабочая температура: 0-40С°

Влажность: 10-90% без конденсата

Источники бесперебойного питания серии Multi-Pro F - самая передовая серия с коэффициентом мощности 0,9. Буква F в наименовании означает, что ИБП с гальванической развязкой с трансформаторами на входе и выходе. Модель построена на стержневых однофазном и трёхфазном трансформаторах. Комплектуется платой сухих контактов, расположенной на задней панели. Индикация режимов работы ИБП выполнена на большом монохромном ЖК-дисплее. Выходное напряжение при работе от сети или батарей - чистая синусоида. ИБП с внешними батареями.

Тип: Двойное преобразование (Online)

Размещение: Напольное (Tower)

Время резервирования в моделях: зависит от ёмкости внешних АКБ

Полная мощность (ВА): 10000 / 15000 / 20000 / 30000 / 40000 / 60000

Активная мощность (Вт): 9000 / 13500 / 18000 / 27000 / 36000 / 54000

Параметры работы от сети:

Фазы: 3 вход / 3 выход

Диапазон входного напряжения (В): 165-275

Диапазон входной частоты (Гц): 40-70

Диапазон выходного напряжения (В): 200-240

КПД: > 80% / > 83% / > 88% / > 89%

Защита от короткого замыкания

Сигналы тревоги:

Проблемы с сетью: Сигнал через каждые 4 сек

Разряд батарей (сек): Сигнал каждые 4 или 1 сек

Неисправность ИБП: Непрерывный звуковой сигнал

Работа при перегрузке: 125% - переключение в байпас через 120 сек, 150% - переключение в байпас через 30 сек

Автоматическое возвращение в нормальный режим работы при устранении перезагрузки

Выходное напряжение (В): 200,208,220,230,240

Выходная частота (Гц): 50/60

Выходной коэффициент мощности: 0,9

Форма выходного сигнала: Чистая синусоида

Батареи:

Напряжение DC шины (В): 384

Количество батарей: 32

Ток заряда (А): 25

Время переключения В режим работы от батарей: 0 мс

Коммуникации: RS-232, Сухие контакты (опционально), USB (опционально), SNMP (опционально)

Класс защиты: IP20

Уровень шума, дБ: 70

Рабочая температура: 0-40С°

Влажность: 10-90% без конденсата

Промышленный online-ИБП (три фазы вход, три фазы выход) с внешними 32 батареями. Встроенные разделительные трансформаторы, активный выпрямитель с PF=0,99 на IGBT-модулях, низкие гармоники. Сенсорный экран, полностью оцифрованный ИБП, до 8 ИБП в параллельном режиме, вход для альтернативной энергии, плавный пуск для генератора. Основное назначение - это элитные коттеджи, высокотехнологичные производства, фабрики, медицинские учреждения. ИБП P-Com серии Multi-Pro Т - это уникальный низкочастотный трёхфазный беспребойник.  Включает все преимущества cерии Multi-Pro F и добавлены новые современные технологии.  Модели в 10, 20 и 30 кВА выполнены в виде башни на колёсах. Мощности от 40 кВА и выше - в виде шкафов разных размеров.

• Низкие гармоники, как у высокочастотных ИБП.

• 32 внешних аккумулятора.

• Заряд батарей током до 25 А.

• Большой сенсорный ЖК экран.

• IGBT инвертор и выпрямитель.

• Гальваническая развязка со множеством трансформаторов.

• Работа до 8 устройств в параллели.

Тип: Двойное преобразование (Online)

Размещение: Напольное (Tower)

Время резервирования в моделях: зависит от ёмкости внешних АКБ

Полная мощность (ВА): 10000 / 20000 / 30000 / 40000 / 60000 / 80000 / 100000 / 120000

Активная мощность (Вт): 9000 / 18000 / 27000 / 36000 / 54000 / 72000 / 90000 / 108000

Параметры работы от сети:

Фазы: 3-3

Диапазон входного напряжения (В): 165-275

Диапазон входной частоты (Гц): 40-70

Диапазон выходного напряжения (В): 200-240

КПД: > 85% / > 86% / > 88% / > 89%

Защита от короткого замыкания

Сигналы тревоги:

Проблемы с сетью: Сигнал через каждые 4 сек

Разряд батарей (сек): Сигнал каждые 4 или 1 сек

Неисправность ИБП: Непрерывный звуковой сигнал

Работа при перегрузке: 125% - переключение в байпас через 120 сек, 150% - переключение в байпас через 30 сек / 110% - переключение в байпас через 60 сек, 120% - переключение в байпас через 30 сек

Автоматическое возвращение в нормальный режим работы при устранении перезагрузки

Выходное напряжение (В): 200, 208, 220, 230, 240

Выходная частота (Гц): 50/60

Выходной коэффициент мощности: 0,9

Форма выходного сигнала: Чистая синусоида

Батареи:

Напряжение DC шины (В): 384

Количество батарей: 32

Ток заряда (А): 25

Время переключения в режим работы от батарей: 0 мс

Коммуникации: RS-232, сухие контакты, USB (опционально), SNMP (опционально), Parallel (опционально)

Класс защиты: IP20

Уровень шума, дБ: 60

Рабочая температура: 0-40С°

Влажность: 10-90% без конденсата

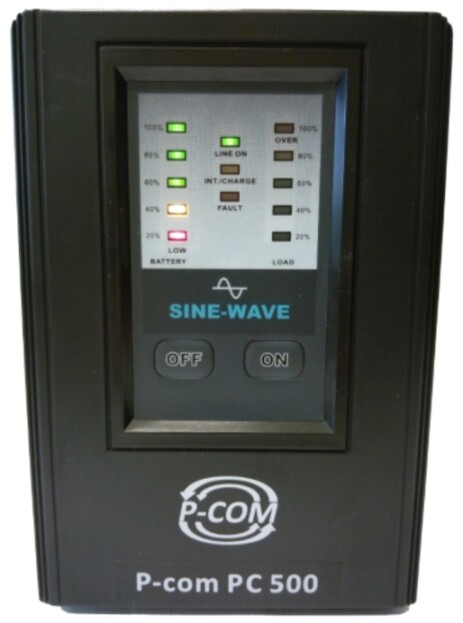

ИБП c синусоидальным выходным сигналом и внешними батареями предназначены для защиты газовых и твёрдотопливных персональных котлов не требовательных ко времени переключения на батареи и обратно, компьютеров, офисного оборудования, кассовых аппаратов, рабочих станций и периферийного оборудования.

Защита аккумуляторной батареи: автозащита, автоматическое выключение ИБП, при низком или высоком заряде с переходом. Защита от короткого замыкания: автозащита, выход выключается и раздается звуковой сигнал непрерывно. Автопереключение ИБП на батареи при низком или высоком входящем напряжении. Авто-возврат к работе от сети при нормализации входящего напряжения. Индикация режимов работы ИБП выполнена на монохромном ЖК-дисплее.

Тип: линейно-интерактивные

Мощность: 500ВА

Размещение: Напольное (Tower)

Время резервирования: при 100% (300Вт) нагрузке, c аккумулятором: 33Ач ~ 1 час; 55Ач ~ 1,5 часа; 100Ач ~ 3 часа; 200Ач ~ 5,5 часов

Полная мощность (ВА): 500

Активная мощность (Вт): 300

Габариты и вес:

Габариты ИБП (ДхВхШ) мм - 424x328x190

Габариты упаковки ИБП (ДхВхШ) мм - 424x328x190

Вес нетто (кг) - 12

Вес брутто(кг) - 13

Параметры работы от сети:

Фазы: 1 фаза и нейтраль

Диапазон входного напряжения (В): 150-280 (±5)

Диапазон входной частоты (Гц): 40-70

Диапазон выходного напряжения (В): 198-242

Защита от короткого замыкания

Работа при перегрузке: Защита аккумуляторной батареи: авто защита, автоматическое выключение ИБП, при низком или высоком заряде с переходом.

Защита от короткого замыкания: автозащита, выход выключается и раздается звуковой сигнал непрерывно.

Автопереключение ИБП на батареи при низком или высоком входящем напряжении. Автовозврат к работе от сети при нормализации входящего напряжения.

Напряжение:

Выходное напряжение (В): 220 (±10%)

Выходная частота (Гц): 50/60 ± 1

Выходной коэффициент мощности: 0,6

Форма выходного сигнала: Синхронна с переменным током

Батареи:

Напряжение DC шины (В): 12

Количество батарей: приобретаются отдельно

Ток заряда (А): 15

Время переключения в режим работы от батарей: 5мс

Коммуникации: RS-232, USB (опционально), SNMP (опционально)

Класс защиты: IP20

Уровень шума: 5

Рабочая температура: 0-40С°

Влажность: 10-90% без конденсата

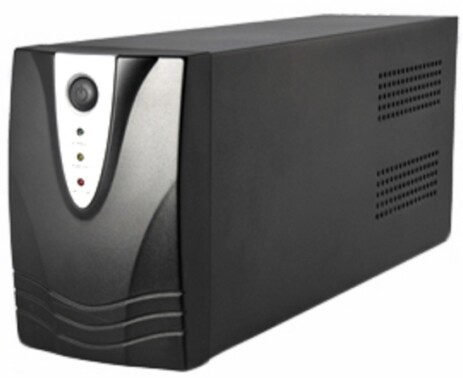

VA - линейно -интерактивные ИБП для домашнего и офисного использования, самыми дешевые из всего модельного ряда P-Com. Идеально подходят для обеспечения бесперебойным питанием домашних и офисных ПК, роутеров и других низкоэнергопотребляющих приборов. Имеют небольшие габариты и просты в обращении, не требующие особых знаний для подключения нагрузки.

Тип: линейно-интерактивные

Выходная мощность (полная Вт): 400 / 600 / 800 / 1000

Входное напряжение (фаз): 1

Выходное напряжение (фаз): 1

Мин. входное напряжение: 115

Макс. входное напряжение: 295 Мин.

Входная частота: 45

Макс. входная частота: 65

Мин. Выходная частота: 50

Макс. выходная частота: 60

Входной коэффициент мощности: 0.98

Коэффициент полезного действия: 87

Форма выходного сигнала: синусоида

Гальваническая развязка: Нет

Тип предохранителя: Плавкий

Уровень шума: 40

Количество выходных разъёмов питания (общее): 1

Количество выходных разъёмов питания (UPS): 1

Холодный старт: Да

Информативность: Звуковое оповещение

Интерфейс RS-232: Нет

Интерфейс USB: Нет

Поддержка SNMP: Нет

Слот для дополнительных интерфейсов: Нет

Сухие контакты: Нет

Подключение дополнительных батарей: Нет

Горячая замена батарей: Нет

Защита локальной сети: Да

Защита телефонной линии: Нет

Защита от высоковольтных импульсов: Да

Защита от короткого замыкания: Да

Защита от перегрузки: Да

Фильтрация помех: Да

Время резервирования: 5 минут при 100% нагрузке, 10 минут при 50% нагрузке
